库存与销售管理软件系统的设计报告
库存与销售管理的需求分析文档
添加微信好友, 获取更多信息
复制微信号
某企业为了加强对仓库中产品的管理，拟开发一个产品的库存与销售管理系统，以完善产品信息的管理与销售记录，对各车间生产的产品进行入库管理、产品销售发货管理等功能。
1.用户角色
根据调研分析，预计系统有以下几类角色：
仓库管理员：出入口管理人员
系统管理员：系统后台维护人员
公司经理：仓库经理、总经理、销售经理、财务经理
2. 系统的需求分析
2.1总体用例图
三类角色的用例图如图1所示。
图1 库存管理用例图
2.2用例图中的主要用例描述
2.2.1填写提交入库信息表
用例： 填写提交入库信息表 |
ID：1.1 |
简单描述：产品入库需要填写入库信息表，进行入库申请 |
参与者：仓库管理员 |
前置条件: 产品完成清点 |
主流： 仓库管理员登录系统 点击“入库申请”，进入入库申请页面 填写入库申请页面的入库信息表单 点击“提交申请”按钮，将入库信息表提交到仓库经理 关闭页面 |
后置条件：入库申请表成功提交到仓库经理 |
附加流：输入信息不完整或提交空表时提示出错；提交申请时显示确认询问。 |
2.2.2 填写提交出库信息表
用例： 填写提交出库信息表 |
ID：1.2 |
简单描述：产品入库发货需要填写出库信息表，进行出库申请 |
参与者：仓库管理员 |
前置条件:仓库经理收到发货单 |
主流： 仓库管理员登录系统 点击“出库申请”，进入出库申请页面 填写入库申请页面的出库信息表单 点击“提交申请”按钮，将出库产品信息表提交到仓库经理 关闭页面 |
后置条件：出库申请表成功提交到仓库经理 |
附加流：信息不完整或提交空表时提示出错；提交申请时显示确认询问。 |
2.2.3仓库库存查询
用例：仓库库存查询 |
ID：1.3 |
简单描述：对仓库产品进行库存查询 |
参与者：仓库管理员、公司经理 |
前置条件: 仓库管理员需要对仓库产品的信息或者库存数量进行查询 |
主流： 仓库管理员登录系统 点击“库存查询”，进入库存查询页面 在顶部输入框中输入查询关键字，点击“查询”按钮进行查询 搜索结果显示在输入框下方，列出所查询到的产品及主要信息，查询成功 关闭页面 |
后置条件：产品库存查询成功，仓库管理员得到所需库存信息 |
附加流：查询输入为空，提示输入为空警告；无匹配产品信息，显示无该产品信息。 |
2.2.4 出、入库记录查询
用例： 出/入库记录查询 |
ID：1.4 |
简单描述：查询仓库出入库记录 |
参与者：仓库管理员、公司经理 |
前置条件:仓库管理员需要查询出、入库记录 |
主流： 仓库管理员登录系统 点击“记录查询”，进入出、入库查询页面 仓库管理员可以选择“查看本人操作记录”，也可以在搜索框中输入记录编号或者日期作为关键词查询记录 页面显示查询结果，查询成功 关闭页面 |
后置条件：仓库管理员查询到所需要的记录信息 |
附加流：查询输入为空，提示输入为空警告；无匹配记录信息，显示无该记录。 |
2.2.5 审核入库信息
用例： 审核入库信息 |
ID：1.5 |
简单描述：仓库经理审核入库申请 |
参与者：仓库经理 |
前置条件:仓库管理员填写入库信息表后提交入库申请 |
主流： 仓库经理登录系统 点击“入库审核”，选择“未审核入库申请”，进入未审核页面 点击“审核”按钮，进入选择的申请页面 核对后选择审核结果：同意/不同意 关闭页面 |
后置条件：仓库经理审核入库申请完成，仓库管理员得到入库申请结果 |
附加流：提交结果时有确认提示 |
2.2.6审核出库信息
用例： 审核出库信息 |
ID：1.6 |
简单描述：仓库经理审核出库申请 |
主参与者：仓库经理 |
前置条件:仓库管理员填写出库信息表后提交出库申请 |
主流： 仓库经理登录系统 点击“出库审核”，选择“未审核出库申请”，进入未审核页面 点击“审核”按钮，进入选择的申请页面 核对后选择审核结果：同意/不同意 关闭页面 |
后置条件：仓库经理审核出库申请完成，仓库管理员得到出库申请结果 |
附加流：提交结果时有确认提示 |
2.2.7 增删查改职工角色
用例：增删查改职工角色 |
ID：1.7 |
简单描述：系统管理员对人事信息进行管理 |
参与者：系统管理员 |
前置条件：系统管理员需要对人事信息进行更新或查询 |
主流： 1. 管理员登录系统，点击按钮进入公司角色页面 2. 用户管理员根据需求，选择①：创建角色，并填写相关信息：部门、姓名、年龄等所需信息；②进入职工角色列表，点击删除员工；③在搜索框输入查询关键词，进行角色查询；④系统管理员点击查看用选择并修改用户信息 3. 系统管理员保存修改并提交结果 4. 关闭页面 |
后置条件：人事变动信息更新成功 |
附加流：更改提交操作有提示信息 |
2.2.8 设置操作权限
用例：设置操作权限 |
ID：1.8 |
简单描述：系统管理员设置员工操作权限 |
参与者：系统管理员 |
前置条件：系统管理员需要对员工权限进行更改或设置 |
主流： 1. 系统管理员登录系统，点击按钮进入权限设置操作页面 2. 系统管理员选择职工角色，勾选选择框，选择该员工应添加或者取消的操作权限 3. 系统管理员点击保存修改，确认无误后提交操作 4. 关闭页面 |
后置条件：员工权限设置成功 |
附加流：设置操作有提示 |
2.2.9 客户信息维护
用例：客户信息维护 |
ID：1.9 |
简单描述：系统管理员对客户信息进行维护 |
参与者：系统管理员 |
前置条件：系统管理员需要对客户信息进行更新维护 |
主流： 1. 系统管理员登陆系统，点击按钮进入权限设置操作页面 2. 系统管理员选择职工角色，勾选选择框，选择该员工应添加或者取消的操作权限 3. 系统管理员点击保存修改，确认无误后提交操作 4. 关闭页面 |
后置条件：客户信息更新成功 |
附加流：更新操作有提示信息 |
3. 用户业务活动中的数据实体与实体关系

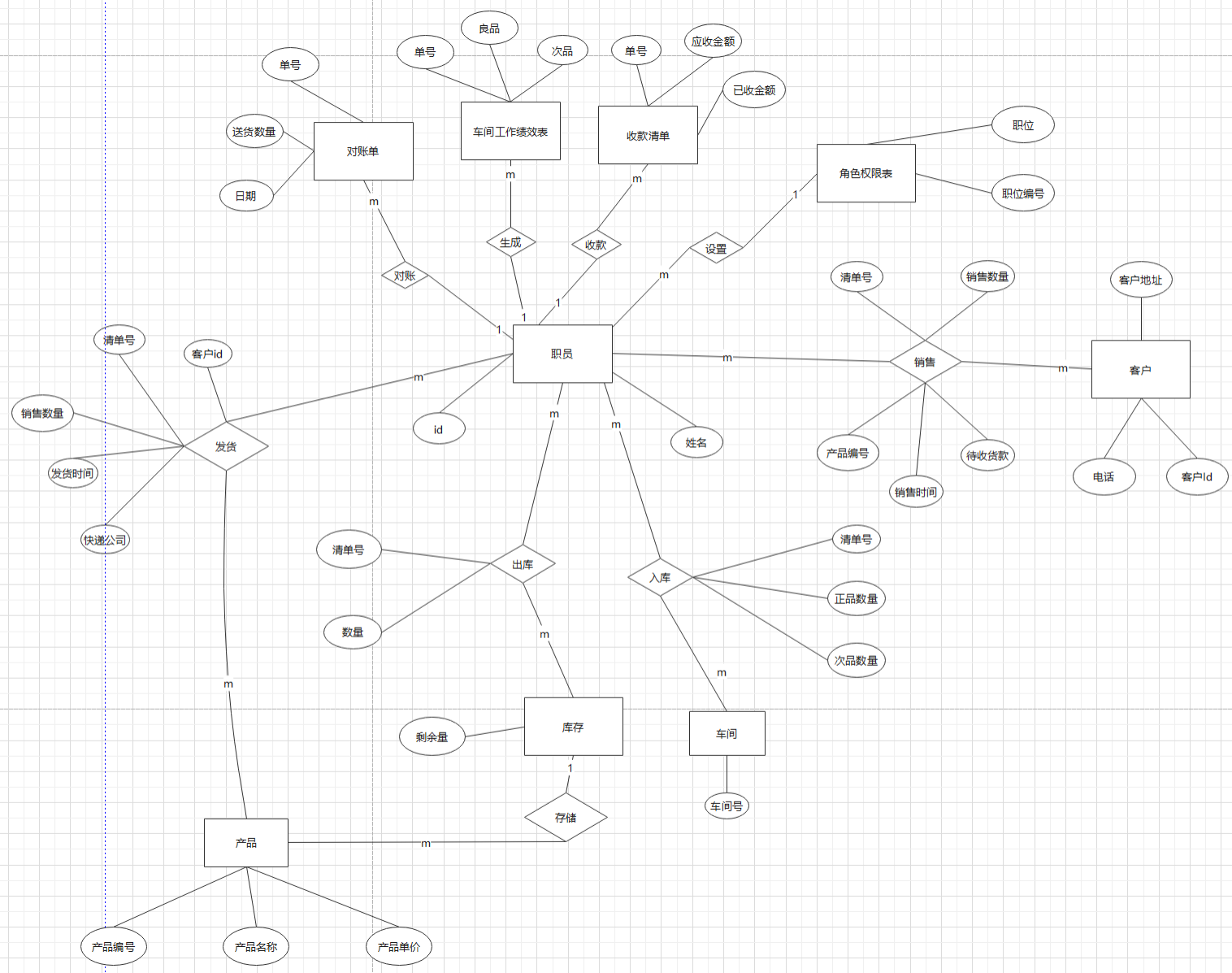

根据初步需求分析，构建出如下图所示的实体关系图。
实体关系图中的实体与实体关系说明如下：
1）职工
描述：存储公司内部职工的职工信息
属性：
a.员工编号：作为员工的唯一标识
b.员工姓名
c.性别
d.联系电话
e.住址
2）客户
描述：存储与公司有交易业务来往的客户信息
属性：
a. 客户编号
b. 客户姓名
c. 性别
d. 联系电话
e. 收货地址
3）产品
描述：存储公司所售卖的产品信息
属性：
a. 产品编号
b. 产品名称
c. 成产成本
4）库存
描述：存储仓库中产品的库存信息
属性：
a. 产品剩余量
5）角色权限
描述：描述公司所有的角色权限
属性：
a. 职位编号
b. 职位名称
c. 职位权限
d. 职位备注
关系：
6）入库清单
描述：记录每一批产品的入库信息
属性：
a. 入库编号
b. 产品编号（外键）
c. 良品数量
d. 次品数量
e. 入库时间
f. 入库车间编号（外键）
g. 仓库管理员编号（外键）
7）出库清单
描述：记录每一批产品的出库信息
属性：
a. 出库编号
b. 产品编号（外键）
c. 出库产品数量
d. 出库时间
e. 仓库管理员编号（外键）
4. 要求
根据库存与销售管理的需求分析文档，给出软件系统的设计报告，报告要求图文并茂。设计报告至少包括如下内容。
1）系统总体架构设计
2）系统的用户操作界面设计与界面之间的跳转关系
3）给出主要控制类的设计
4）给出数据库的设计
